TermoAnalyzer Pro v praxi: ranní termovize rodinného domu podle ČSN EN 13187

Termokamera na dronu nasnímá dům za pár minut. Barevný obrázek ale sám o sobě nic neříká. Teploty v něm jsou jen tak přesné, jak přesně jsou nastavené parametry měření: emisivita povrchu, odražená teplota, teplota a vlhkost vzduchu a vzdálenost kamery od stěny, která je u každého snímku jiná.

Ve firmě SAUFERT s.r.o. proto používáme vlastní program TermoAnalyzer Pro. V tomto článku ukážeme celý postup na skutečné zakázce: rodinný dům měřený ráno před východem slunce podle ČSN EN 13187. Projdeme nastavení parametrů, určení vzdálenosti pro jednotlivé snímky, vyhodnocení tepelných mostů a hotový protokol, který si můžete stáhnout.

Měření: ráno před východem slunce, za jasné oblohy

Dům jsme nasnímali dronem DJI Mavic 3T 6. března 2026 mezi 5:38 a 5:48, tedy před východem slunce. Venku bylo −2,1 °C, uvnitř 21 °C, relativní vlhkost venku 82 % a obloha byla jasná. To jsou podmínky, které norma ČSN EN 13187 pro venkovní termografii doporučuje:

  • fasády nejsou ohřáté sluncem, takže akumulované teplo nepřekryje skutečné tepelné mosty,
  • rozdíl teplot mezi interiérem a exteriérem byl 23,1 K, tedy víc než dvojnásobek požadovaných 10 K,
  • norma navíc požaduje měření bez srážek a za slabého větru, který by povrchy ochlazoval nerovnoměrně.

Z letu jsme vybrali 7 termosnímků pořízených z výšky 4 až 11 m. Do vyhodnocení a protokolu jsme zařadili pět, na kterých jsou nejlépe vidět jednotlivé konstrukce.

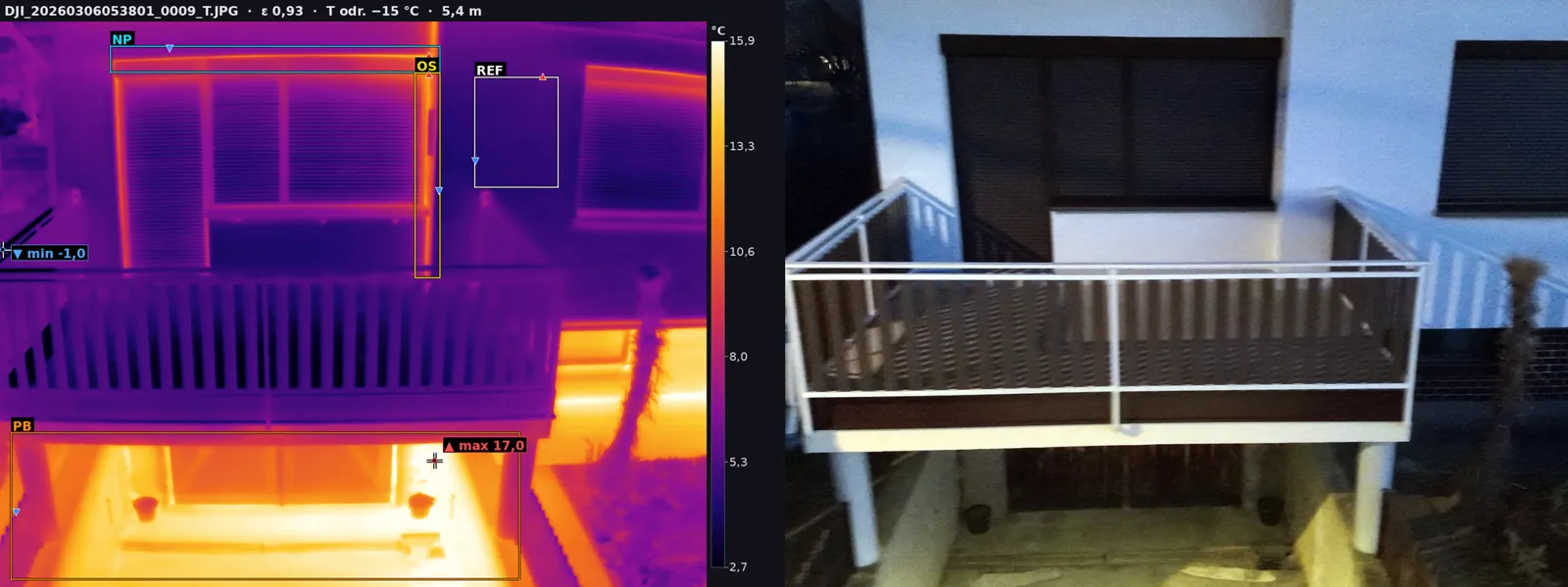

Termogram okna nad balkonem s vyznačeným nadpražím, ostěním a referenční plochou a vedle fotografie ve viditelném spektru
Okno nad balkonem: nadpraží s roletovým boxem (NP) a pravé ostění (OS) jsou v průměru o 3,6–3,7 K teplejší než referenční stěna (REF), lokálně až o 10 K. Prostor pod balkonem (PB) je stíněný před jasnou oblohou, proto se jeví teplejší. Vpravo fotografie pořízená dronem současně s termosnímkem.

Proč na parametrech tolik záleží

Termokamera teplotu neměří přímo. Měří infračervené záření, které k ní dorazí, a teplotu z něj dopočítá. Výsledek závisí na pěti parametrech a dron si do každého snímku uloží ty, které jsou nastavené v ovladači. U této zakázky to byly výchozí hodnoty: emisivita 0,95, odražená teplota 25 °C, vzdálenost 5 m, vlhkost 50 % a teplota vzduchu 25 °C. Ranní březnové měření to vůbec nepopisuje. Takhle se mění teplota stejné stěny podle nastavení:

Nastavení parametrůTeplota stěny (REF)Ostění okna (max.)
Ze snímku (výchozí hodnoty ovladače)−10,1 °C−1,6 °C
Správně: ε 0,93, T odr. −15 °C, −2,1 °C, 82 %, 6,6 m4,2 °C11,6 °C
Správně, ale T odr. 0 °C−0,8 °C7,2 °C
Správně, ale ε 0,91 / 0,954,6 / 3,9 °C12,1 / 11,2 °C

S výchozími hodnotami by fasáda vyšla na −10 °C, o 8 K chladnější než vzduch kolem, což je nesmysl. Teprve se správnými parametry odpovídají teploty skutečnosti. TermoAnalyzer Pro hodnoty ze snímku ukáže, upozorní na ně a teploty přepočítá přes oficiální DJI Thermal SDK.

Emisivita a odražená teplota

Emisivitu vybíráme z tabulky více než 70 materiálů pro pásmo 8–14 µm. U každého je uvedený zdroj (referenční tabulky FLIR, EN 12898 a další) a rozsah hodnot. Pro omítnutou a natřenou fasádu jsme zvolili ε 0,93 (rozsah 0,92–0,94). Jak ukazuje tabulka výše, změna o ±0,02 posune teplotu stěny jen asi o 0,3–0,4 K. Rozdíl mezi ostěním a stěnou (ΔT) se mění ještě méně.

Mnohem citlivější je odražená teplota. Fasáda odráží záření okolí a venku je tímto okolím hlavně obloha. Za jasné noci má obloha zdánlivou teplotu hluboko pod nulou. Při tomto měření jsme odraženou teplotu určili na −15 °C. Kdybychom nechali 0 °C, byla by stěna o 5 K chladnější. Program má pro odraženou teplotu tlačítko Odražená teplota z oblasti: do záběru se položí zmačkaná hliníková fólie, nad ní se nakreslí oblast a hodnota se dopočítá.

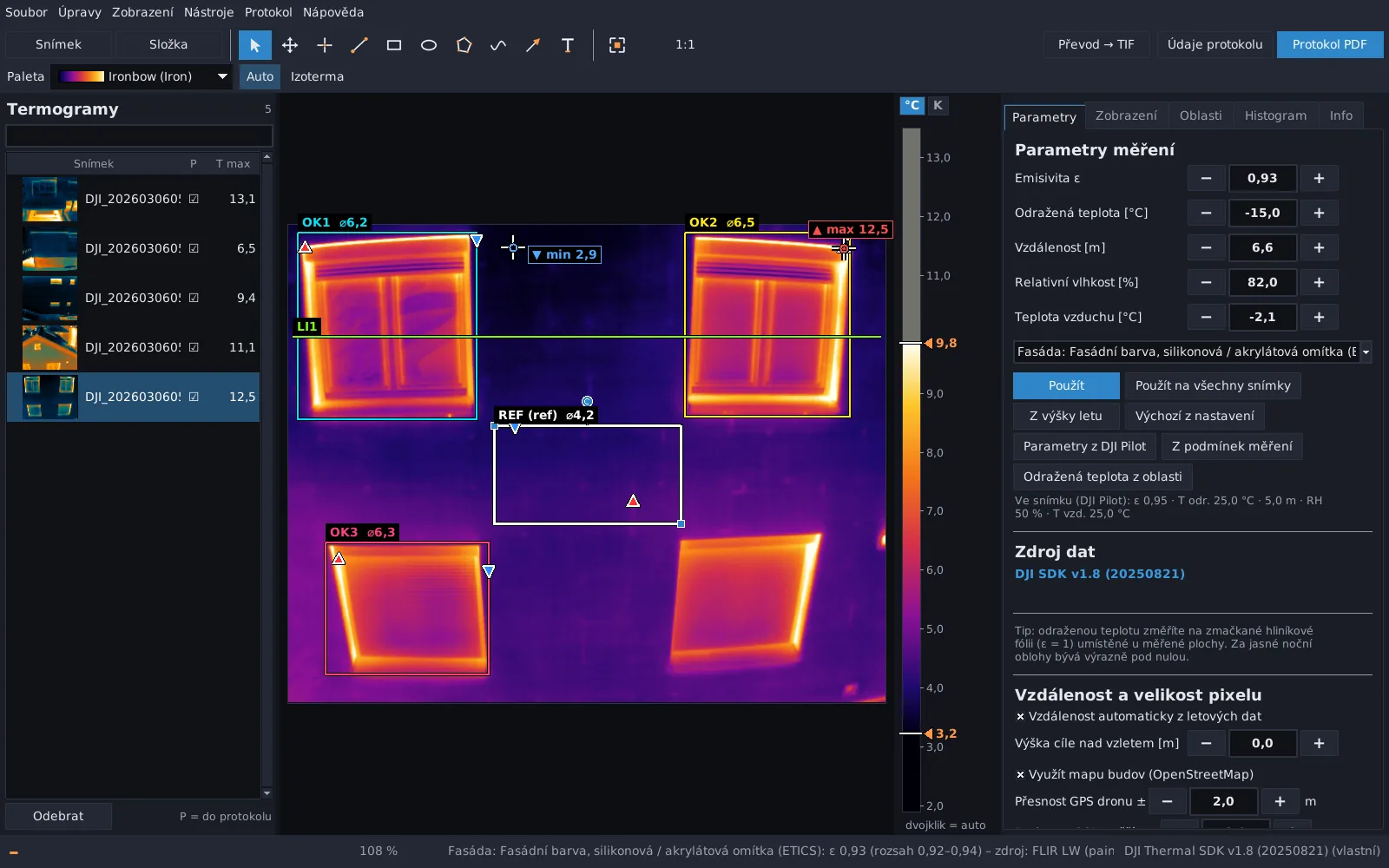

Karta Parametry v programu TermoAnalyzer Pro s emisivitou z tabulky materiálů, odraženou teplotou −15 °C a vzdáleností snímku
Karta Parametry: emisivita 0,93 z tabulky materiálů (zdroj ve stavovém řádku), odražená teplota −15 °C, vzdálenost tohoto snímku 6,6 m, vlhkost a teplota vzduchu. Pod tím jsou původní hodnoty ze snímku a dekodér DJI Thermal SDK.

Vzdálenost pro každý termosnímek zvlášť

Dron při snímkování nestojí na jednom místě. Každý termosnímek je pořízený z jiné polohy, v jiné výšce a s jiným náklonem kamery, takže každý snímek má svou vlastní vzdálenost od stěny. Jedna hodnota pro celou zakázku nestačí. Vzdálenost totiž ovlivňuje dvě věci:

  • teplotu, protože se v přepočtu DJI SDK započítává útlum záření ve vzduchu (při −2,1 °C a 82 % vlhkosti je to znatelné),
  • velikost pixelu, ze které program počítá plochu oblastí v m² a délku profilů v metrech.
Vzdálenost zadaná u snímku 0103Teplota stěny (REF)Velikost pixelu
3 m3,2 °C0,4 cm
6,6 m (skutečná)4,2 °C0,9 cm
12 m5,3 °C1,6 cm
25 m6,6 °C3,3 cm

Kdybychom všem snímkům nechali jednu vzdálenost, chyba by na teplotě snadno dosáhla kelvinu i víc a plochy oblastí by mohly být několikanásobně nadsazené. TermoAnalyzer Pro proto vzdálenost určuje pro každý snímek zvlášť:

  • u dronů s laserovým dálkoměrem (M30T, H20T) ji vezme přímo ze snímku,
  • u ostatních, jako je Mavic 3T, zkombinuje GPS polohu dronu, výšku letu, směr a náklon kamery s obrysy budov z mapy OpenStreetMap,
  • při pohledu strmě dolů na střechu nebo terén použije výšku letu nad plochou.

Výsledkem není délka šikmého paprsku kamery, ale kolmice z dronu na stěnu ve výšce dronu, a to v půdorysu i v řezu. Program přitom hlídá, na kterou stěnu míří většina zorného pole, počítá s nepřesností GPS a s tím, že budovy v mapě bývají nižší než ve skutečnosti. Okno Kontrola… pak ukáže v půdorysu i v řezu, z čeho výsledek vyšel, takže chybný vstup je hned vidět. Každá měřicí oblast navíc dostane vlastní vzdálenost a úhel dopadu, protože v šikmém snímku je horní část fasády blíž než spodní.

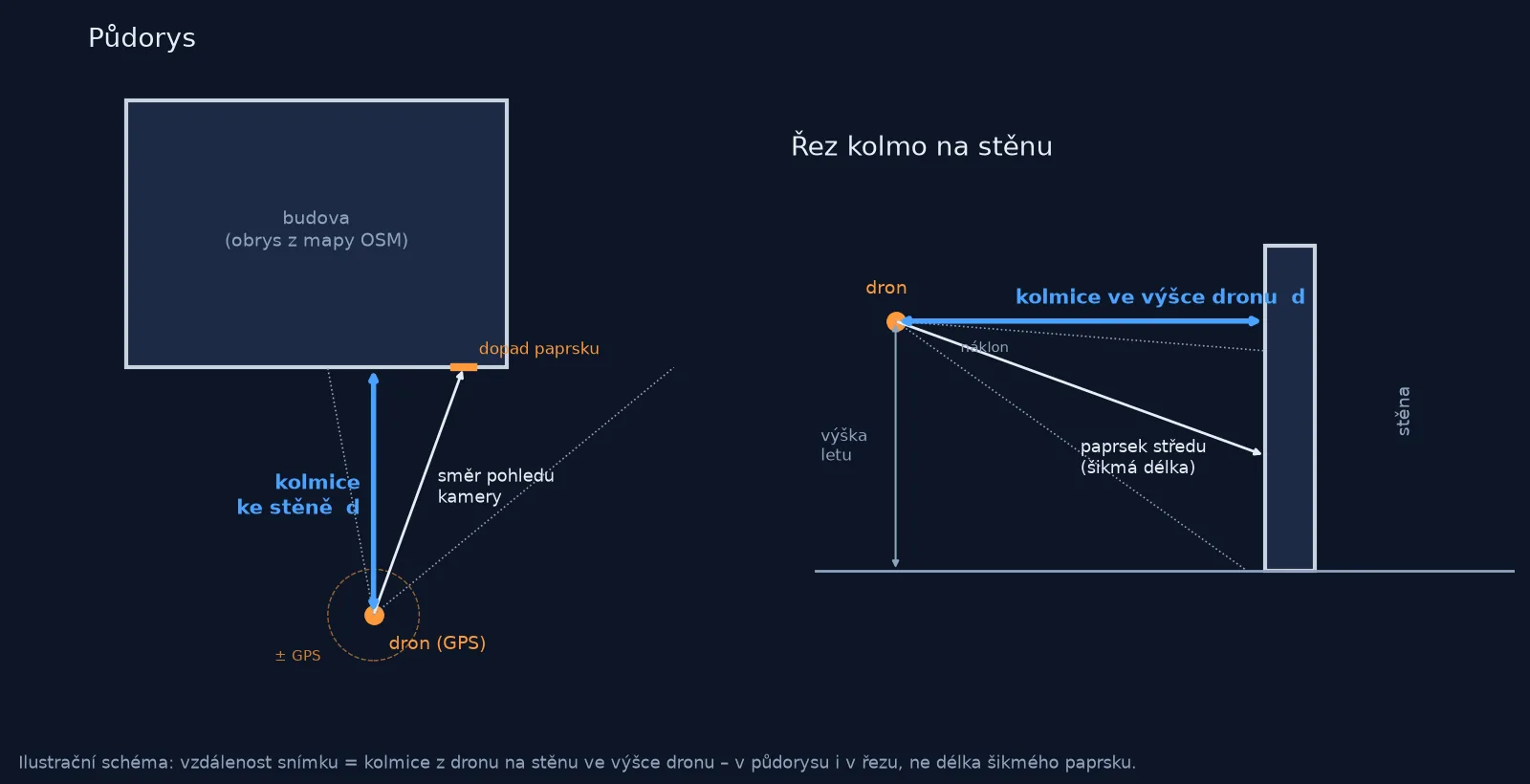

Ilustrační schéma: vzdálenost dronu od stěny jako kolmice ve výšce dronu v půdorysu a v řezu
Ilustrační schéma: vzdálenost snímku je kolmice z dronu na stěnu ve výšce dronu, ne délka paprsku středu snímku, který dopadá na stěnu šikmo.

Vzdálenosti snímků této zakázky ukazuje tabulka. Všimněte si, jak se liší kolmice od délky šikmého paprsku kamery:

SnímekVýška letu / náklonKolmo ke stěněPaprsek středuPixel
0009 – okno nad balkonem4,3 m / −18,6°5,4 m5,7 m0,7 cm
0048 – boční stěna4,8 m / −22,2°4,4 m4,8 m0,6 cm
0061 – zateplená fasáda8,7 m / −31,9°6,8 m8,0 m0,9 cm
0081 – štít11,2 m / −22,1°6,9 m7,5 m0,9 cm
0103 – fasáda s okny7,0 m / −20,5°6,6 m7,0 m0,9 cm

Vzdálenosti jsme zkontrolovali i podle rozměrů, které jsou na termogramech vidět: výšky podlaží a rozteče spár zdiva. Řádky zdiva po 25 cm mají na snímku 0048 rozteč 37 pixelů, což odpovídá vzdálenosti 4,4 m.

Počasí v době vzletu a kontrola podle normy

Protokol podle ČSN EN 13187 musí obsahovat podmínky měření: venkovní teplotu, teploty za posledních 24 hodin, oblačnost, vítr, srážky a sluneční záření. Program přečte datum, čas a polohu vzletu z metadat snímků. Tlačítkem ☁ Počasí z Open-Meteo pak doplní hodinová data pro dobu měření: teplotu, minimum a maximum za 24 hodin, vlhkost, oblačnost, vítr, srážky, sluneční svit i záření ve W/m². Polohu přitom odesílá zaokrouhlenou zhruba na 1 km, takže přesná adresa objektu nikam neodchází.

Tlačítko Použít na parametry snímků přenese teplotu a vlhkost vzduchu do výpočtu všech termogramů najednou. Vpravo v okně průběžně běží kontrola náležitostí podle normy. Ta hlídá, jestli nechybí povinný údaj a jestli rozdíl teplot interiér–exteriér dosahuje požadovaných 10 K. U této zakázky byl rozdíl 23,1 K (21 °C uvnitř, −2,1 °C venku) a protokol splnil všech 34 kontrolovaných náležitostí.

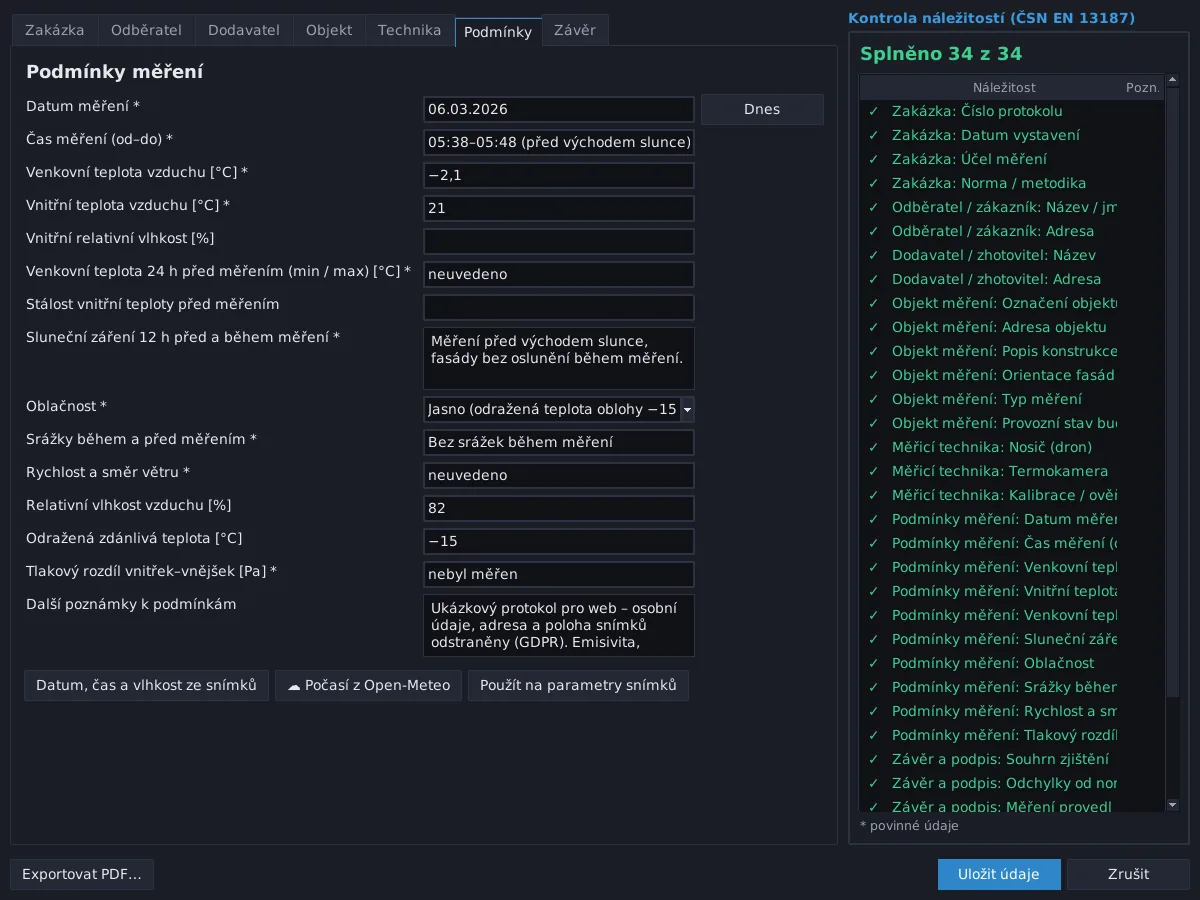

Dialog Údaje protokolu – karta Podmínky měření s tlačítkem Počasí z Open-Meteo a kontrolou náležitostí ČSN EN 13187
Podmínky měření: datum a čas ze snímků, venkovní teplota −2,1 °C, vnitřní 21 °C, vlhkost 82 %, odražená teplota −15 °C. Vpravo kontrola náležitostí podle ČSN EN 13187: splněno 34 z 34.

Fotografie ke každému termosnímku

Mavic 3T pořizuje současně s termosnímkem i běžnou fotografii (soubor s koncovkou _V). TermoAnalyzer Pro ji ke každému termosnímku najde sám, ukáže ji v programu a v protokolu ji vloží vedle termogramu. Zákazník tak hned vidí, na jakou část domu se termogram dívá. Fotografie ale pomáhá hlavně při vyhodnocení. Bez ní by se snadno udělal chybný závěr:

  • teplejší spodní pás boční stěny je podle fotografie obklad z cihelných pásků a luxfery, tedy jiný materiál s jinou emisivitou, ne únik tepla,
  • pod balkonem je krytý vstup se zapnutým osvětlením,
  • okna v přízemí mají zatažené venkovní rolety, takže teplý obrys patří roletovému boxu a ostění, ne zasklení.

Protože se měřilo před východem slunce, jsou fotografie tmavší. K orientaci a určení materiálů to ale bohatě stačí. Fotografie zabírají hlavně fasády domu a GPS polohu z nich pro web odstraňujeme stejně jako z termosnímků.

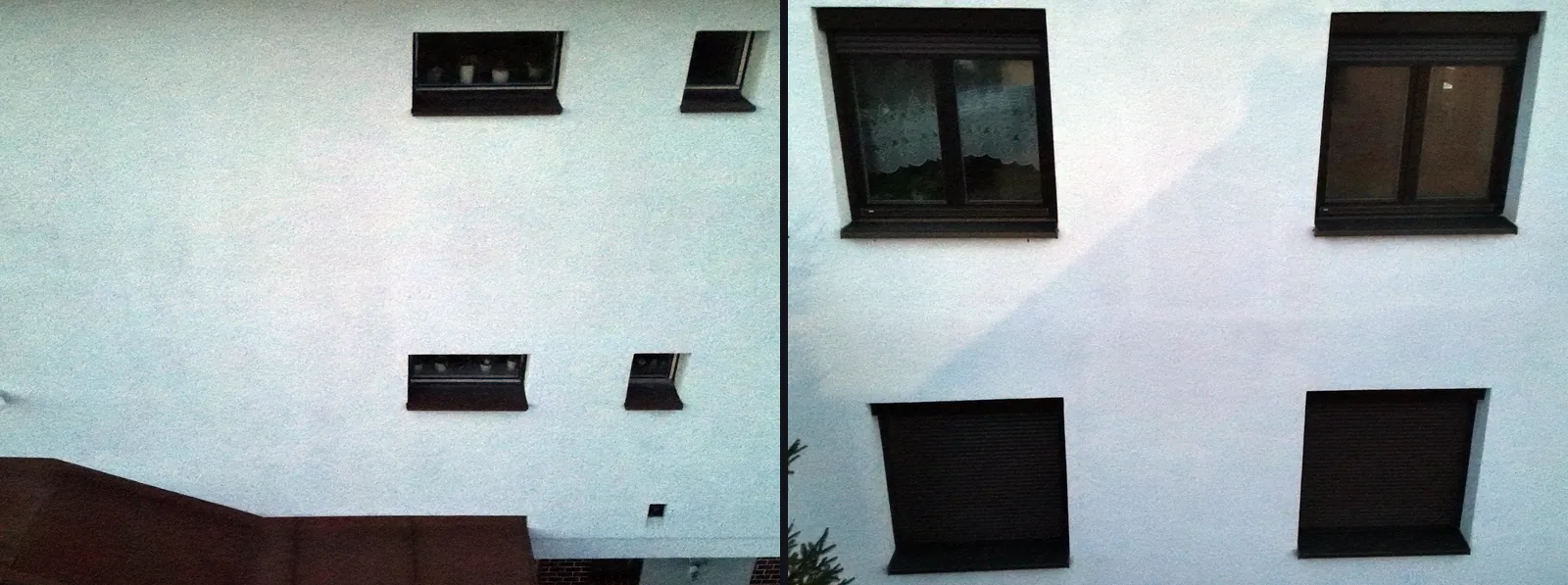

Fotografie zateplené fasády s okny a fasády s okny s roletovými boxy pořízené dronem
Fotografie pořízené současně s termosnímky: vlevo zateplená fasáda (kotvy na termogramu 0061), vpravo fasáda s okny a roletovými boxy (termogram 0103), dole zatažené rolety.

Výsledky: roletové boxy a ostění oken

Na každém snímku jsme zvolili referenční plochu (REF), tedy kus zdravé stěny, a nad podezřelá místa nakreslili oblasti. Program u každé spočítá minimum, maximum, průměr a rozdíl proti referenci (ΔT). Rozdíl teplot na stejném materiálu je při termografii nejspolehlivější ukazatel.

Nejvýraznější nález je okno nad balkonem (obrázek nahoře). Nadpraží s roletovým boxem a pravé ostění jsou v průměru o 3,6–3,7 K teplejší než stěna, lokálně až o 10 K. To odpovídá úniku tepla přes roletový box a netěsnou připojovací spáru. Stejný obraz mají i okna na další fasádě. Teplotní profil vedený přes dvě okna s roletovými boxy ukazuje ostré špičky na ostěních až 9,7 °C, zatímco stěna mezi okny má kolem 3,7 °C. Doporučili jsme ověřit izolaci roletových boxů a těsnost připojovacích spár zevnitř, nejlépe spolu s blower-door testem.

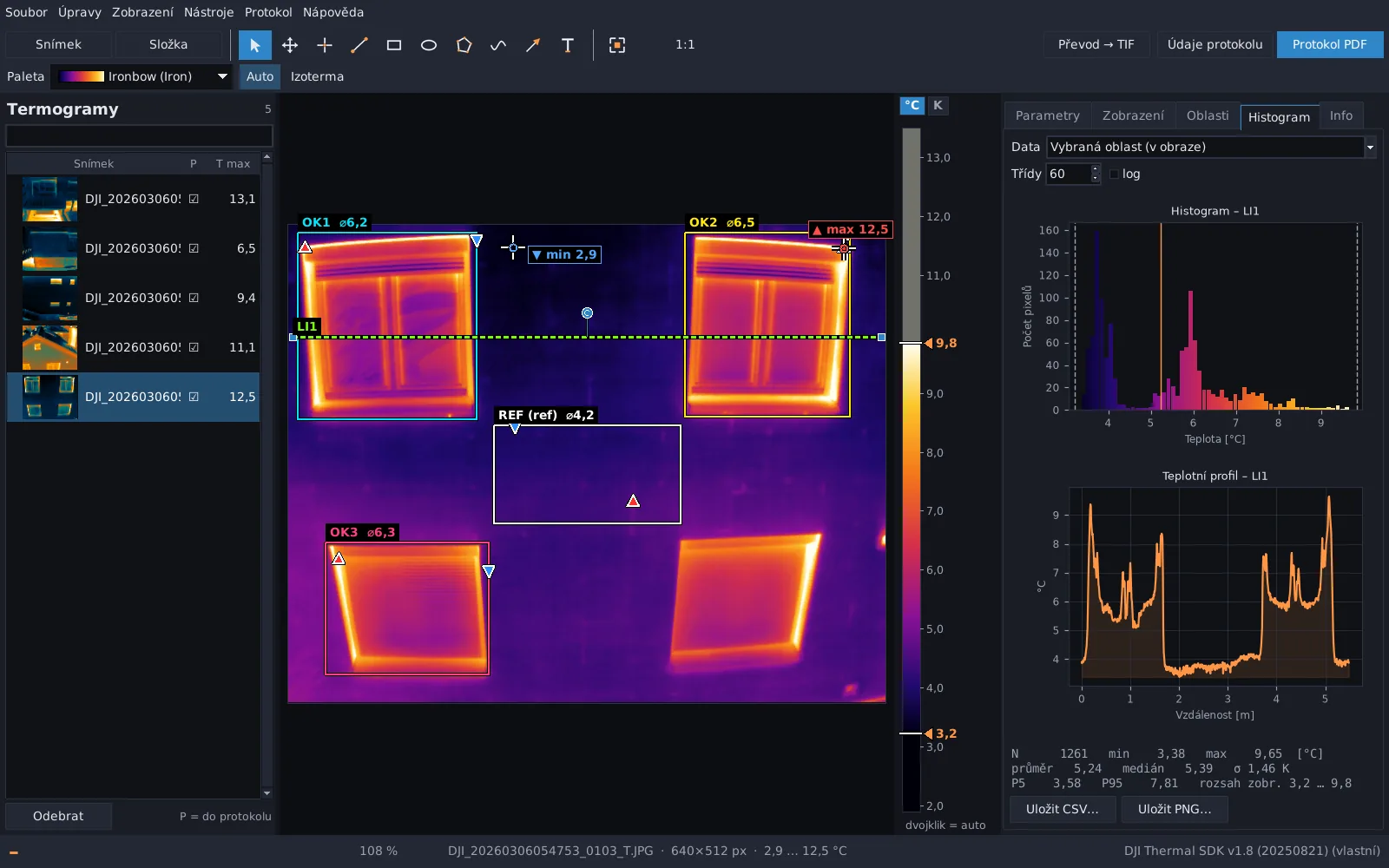

Teplotní profil přes okna s roletovými boxy v programu TermoAnalyzer Pro
Okna s roletovými boxy: v průměru o 2,0–2,4 K teplejší než stěna. Profil LI1 vpravo dole ukazuje špičky na ostěních, délka profilu v metrech vychází ze vzdálenosti snímku 6,6 m.

Kotvy zateplení, struktura zdiva a štít

Na zateplené fasádě je vidět pravidelný rastr teplých bodů. Teplotní profil přes jednu řadu ukazuje opakující se špičky o 1–2 K nad okolím. Jsou to talířové hmoždinky (kotvy) kontaktního zateplení, tedy bodové tepelné mosty, které ke konstrukci patří. Nepravidelné teplé plochy nebo spáry mezi deskami izolace, které by ukazovaly na chybu při montáži, jsme na fasádě nenašli.

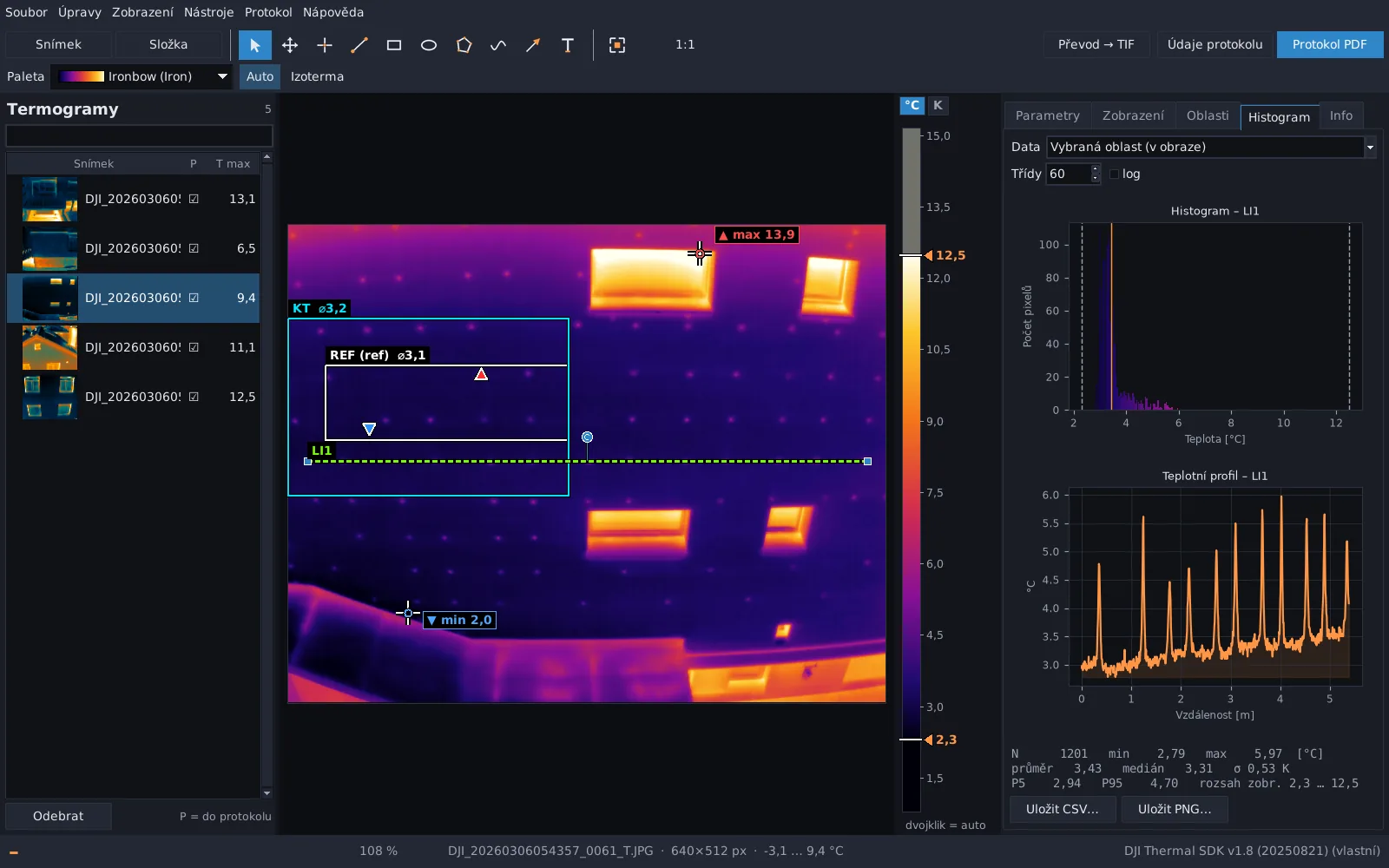

Teplotní profil přes kotvy kontaktního zateplení fasády v programu TermoAnalyzer Pro
Zateplená fasáda: profil LI1 protíná řadu kotev. Pravidelné špičky o 1–2 K odpovídají talířovým hmoždinkám, ne chybějící izolaci.

Na boční stěně je naopak patrná pravidelná struktura zdiva s rozkmitem kolem 0,5 K. Spáry malty jsou drobné tepelné mosty. To, že jsou přes povrch vidět, ukazuje na stěnu bez kontaktního zateplení nebo s tenkou izolací. Doporučili jsme ověřit skladbu stěny. Na štítu má okno rám a ostění o 3,6 K teplejší než stěna. Komín je teplý, protože je v provozu, a v programu ho označíme jako technologii, aby si ho nikdo nespletl s vadou obálky.

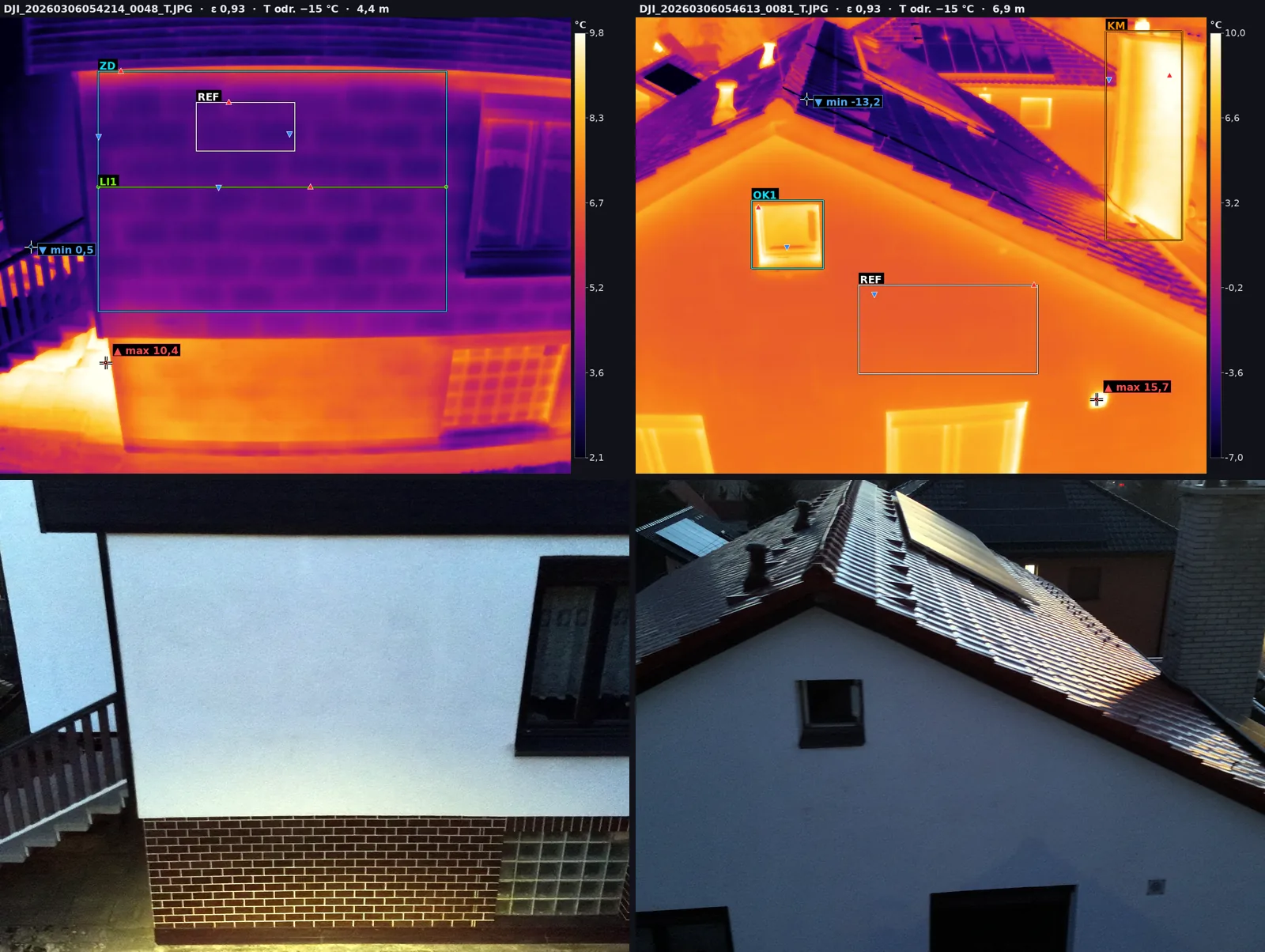

Termogramy boční stěny se strukturou zdiva a štítu s oknem a komínem, pod nimi fotografie ve viditelném spektru
Nahoře termogramy: vlevo boční stěna s viditelnými spárami zdiva (ZD) a profilem LI1, vpravo štít s oknem OK1 (+3,6 K) a komínem v provozu (KM). Dole fotografie: teplejší spodní pás boční stěny je obklad z cihelných pásků a luxfery, tedy jiný materiál, ne vada izolace.

Zatékání do střech: co by termovize ukázala

Na tomto domě jsme zatékání neřešili. Pro úplnost ale popíšeme, jak se termovizí hledá, protože ploché střechy jsou místo, kde měření z dronu ušetří nejvíc peněz. Voda, která pronikne pod hydroizolaci, nasákne do tepelné izolace. Mokrá izolace špatně izoluje a zároveň má mnohem vyšší tepelnou kapacitu než suchá. Na povrchu se to projeví dvojím způsobem:

  • večer po slunečném dni zůstává mokré místo déle teplé, protože pomaleji vydává naakumulované teplo,
  • za studena se nad mokrou izolací víc projeví teplo z interiéru, protože izolace v tom místě přestala fungovat.

Typickým znakem zatečení je nepravidelná skvrna, často navazující na prostup, vpust, světlík nebo spoj hydroizolace. Pravidelné vzory, jako jsou kotvy na fasádě výše, obvykle znamenají něco jiného. Skvrnu bychom v programu zakreslili jako oblast a s vlastní vzdáleností snímku by program spočítal její plochu v m² a ΔT proti suché části střechy. Podle toho se doporučí sonda nebo oprava jen té části, která je opravdu mokrá.

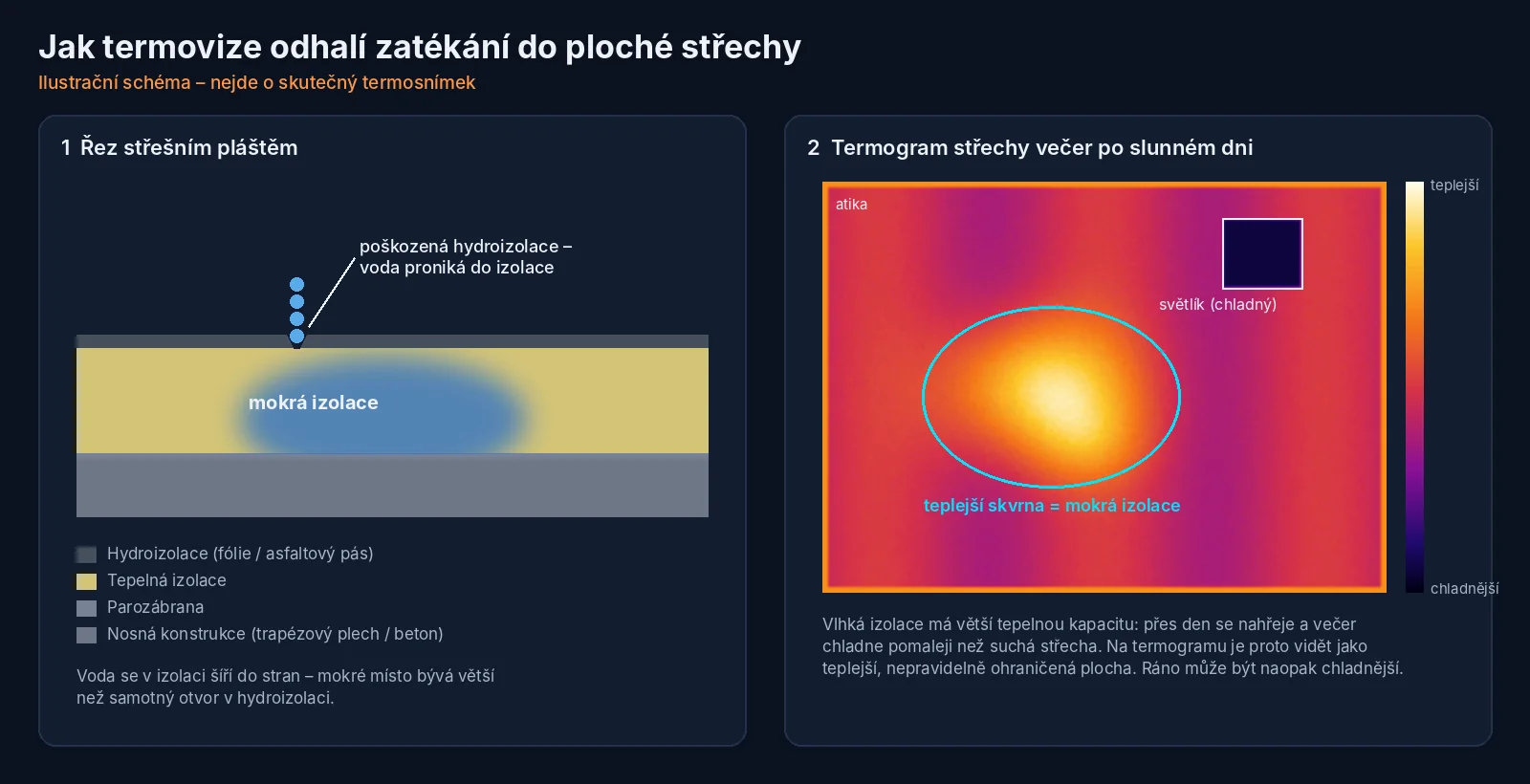

Ilustrační schéma: řez plochou střechou s mokrou izolací a jeho projev na termogramu
Ilustrační schéma, nejde o skutečný termosnímek: voda pod hydroizolací nasákne do izolace a na večerním termogramu se projeví jako nepravidelná teplá skvrna.

Víc o tom, co termovize na střeše uvidí a co ne, najdete v článku Únik tepla ze střechy.

Výstupní protokol ke stažení

Výsledkem není složka obrázků, ale protokol o termografickém měření podle ČSN EN 13187. Obsahuje:

  • předmět a účel měření, metodiku a měřicí techniku,
  • podmínky měření včetně teplotního rozdílu interiér–exteriér,
  • přehled termogramů s parametry vyhodnocení včetně vzdálenosti každého snímku,
  • každý termogram s teplotní stupnicí a fotografií ve viditelném spektru, tabulkou oblastí, poznámkami a histogramem teplot (celý snímek, referenční plocha a měřicí oblasti s průměry a ΔT) a u čar s teplotním profilem v metrech,
  • souhrn nepravidelností, závěr s doporučeními a kontrolu náležitostí podle normy, zde splněno všech 34.

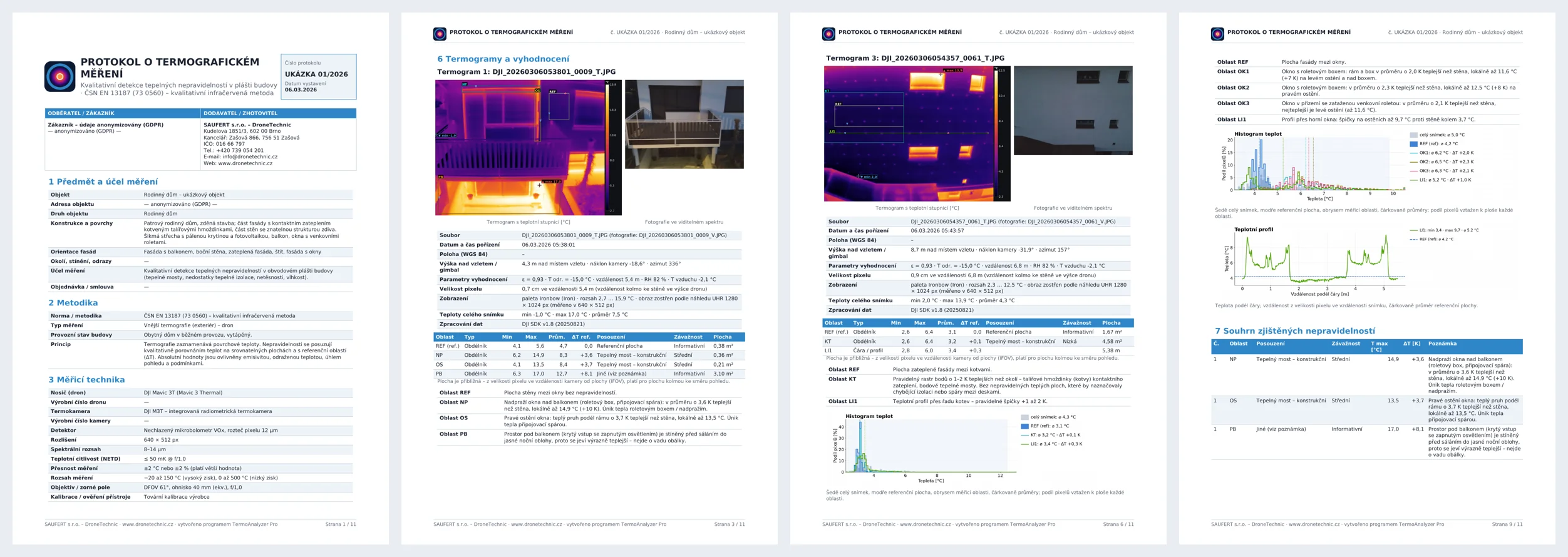

Ukázka anonymizovaného protokolu o termografickém měření rodinného domu z programu TermoAnalyzer Pro
Protokol z tohoto měření: titulní strana, vyhodnocený termogram s fotografií a tabulkou oblastí, histogram teplot s teplotním profilem přes kotvy zateplení a souhrn zjištěných nepravidelností. Údaje zákazníka, adresa objektu i GPS poloha snímků jsou odstraněny (GDPR).

Stáhnout ukázkový protokol (PDF, 11 stran) →

Protokol jsme pro web anonymizovali v souladu s GDPR. Není v něm jméno zákazníka ani adresa objektu. Odstranili jsme i GPS polohu snímků, kterou drony DJI ukládají do každého termosnímku a podle které by šlo dům dohledat. Obrázky v článku jsou také bez metadat.

Co z toho máte vy

Správně nastavené parametry a vzdálenost určená pro každý snímek znamenají, že teploty a plochy v protokolu odpovídají skutečnosti, a ne výchozím hodnotám z ovladače dronu. Každý nález má v protokolu číslo, ΔT, posouzení, závažnost a doporučení. Víte tedy, co řešit hned (u tohoto domu roletový box a ostění okna nad balkonem), co při příští údržbě (osazení štítového okna) a co je v pořádku (kotvy zateplení, komín, prostor pod balkonem). Protokol se hodí při reklamaci u stavební firmy, při přebírání novostavby, před zateplením i jako podklad pro energetického specialistu. Podrobnosti o službě najdete na stránce Termovizní diagnostika budov.
